Tháp truyền tải góc thép

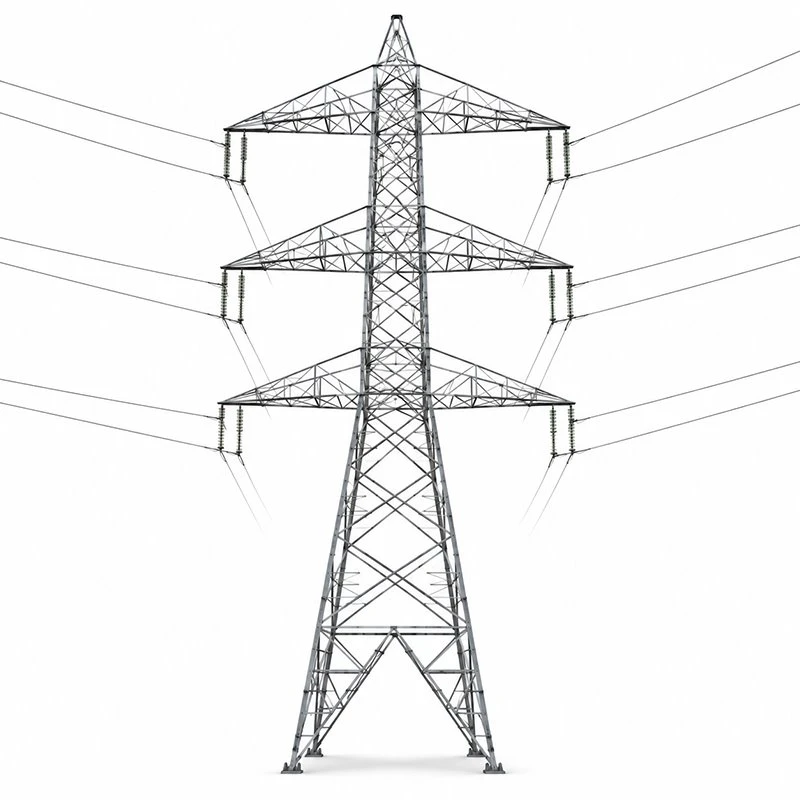

Tháp truyền tải thép góc là một cấu trúc thép dạng lưới được sử dụng để hỗ trợ dây dẫn, dây nối đất và các phụ kiện đường dây truyền tải liên quan. Nó có thể được thiết kế như một tháp tiếp tuyến, tháp căng thẳng, tháp góc, tháp đầu cuối hoặc tháp băng qua. Tháp nhánh và tháp chuyển vị cũng có thể được sản xuất theo cách bố trí đường dây.



Các thông số dự án có thể được thảo luận về các điều kiện đường dây 0,4kV, 10kV, 35kV, 110kV, 220kV, 330kV, 500kV và 750kV. Các dự án ở nước ngoài có thể được thiết kế theo cấp điện áp địa phương. Phạm vi sản xuất chính hiện tại của công ty tập trung vào các tháp truyền tải từ 500kV trở xuống, trong khi các yêu cầu về cấp điện áp cuối cùng, loại tháp và trình độ chuyên môn được xác nhận trong quá trình xem xét dự án.

Cấu trúc mạch đơn, mạch đôi, mạch kép và đa mạch đều có sẵn. Góc đường có thể được thiết kế trong phạm vi 0–90 độ. Sự sắp xếp ngang tay được xác định bởi hướng đường dây thực tế, vị trí dây dẫn và chức năng của tháp.

Chiều cao danh nghĩa phổ biến bao gồm 12, 15, 18, 21, 24, 27, 30, 33 và 36 mét. Thiết kế chân không bằng nhau có thể được sử dụng cho các khu vực miền núi hoặc địa điểm có độ cao nền khác nhau. Tổng chiều cao, chiều rộng cơ sở và chiều dài ngang được xác nhận theo hành lang truyền tải và các điều kiện nền móng.

Nhịp ngang điển hình là 250–500 mét, trong khi nhịp dọc điển hình là 300–600 mét. Việc lựa chọn tháp cũng nên xem xét loại dây dẫn, cấu hình dây nối đất, tốc độ gió, độ dày băng và điều kiện địa chấn. Chỉ cấp điện áp là không đủ để lựa chọn thiết kế tháp cuối cùng.

Thép chính có thể là Q235B, Q355B hoặc Q345B. Q420B có thể được chọn cho các dự án có tải trọng-nặng hơn và cũng có thể sử dụng các vật liệu được chỉ định-của dự án. Linh kiện được gia công bằng phương pháp cắt và khoan laser hoặc đục lỗ ngay tại nhà máy.

Các kết nối sử dụng bu lông cường độ cao-cấp 6,8 hoặc cấp 8,8. Việc lắp ráp tại công trường chủ yếu được hoàn thành bằng bu lông và thường không cần phải hàn tại hiện trường. Tháp truyền thép góc có thể được kết hợp với các dây dẫn LGJ-185, 240, 300, 400 và 500. Dây thép GJ hoặc dây nối đất quang OPGW có thể được cung cấp dưới dạng cấu hình dây nối đất tương ứng.

Tháp được mạ kẽm nhúng nóng-toàn bộ. Độ dày lớp phủ kẽm thông thường không nhỏ hơn 85 μm. Có thể chỉ định biện pháp bảo vệ chống ăn mòn bổ sung cho môi trường ven biển hoặc môi trường phun muối nặng-.

• Công ty TNHH Công nghệ Điện lực Shandong Hongtaiyuan có chứng chỉ đủ tiêu chuẩn cho tháp đường dây truyền tải 500kV. Công ty còn có báo cáo kiểm tra tháp thép góc, giấy chứng nhận kiểm tra sản phẩm và nhân viên kiểm tra vật lý và hóa học có trình độ.



• Năng lực sản xuất hàng năm của các loại tháp điện khác nhau là 20.000 tấn. Trong quá trình sản xuất, công nhân thực hiện quá trình tự kiểm tra-trong khi nhân viên chất lượng kiểm tra bán-thành phẩm và hàng hóa đóng gói bằng cách lấy mẫu. Việc kiểm tra của bên thứ ba-được chấp nhận.

• Số lượng đặt hàng tối thiểu là 1 tấn. Tiến độ sản xuất có thể được báo cáo thông qua hình ảnh hoặc video. Thời gian giao hàng được đánh giá theo loại tháp, số lượng đặt hàng và lịch trình của nhà máy. Sản phẩm hoàn chỉnh được cung cấp bảo hành hai{4}}năm.

Chú phổ biến: tháp truyền thép góc, nhà sản xuất, nhà cung cấp, nhà máy sản xuất tháp truyền thép góc Trung Quốc
