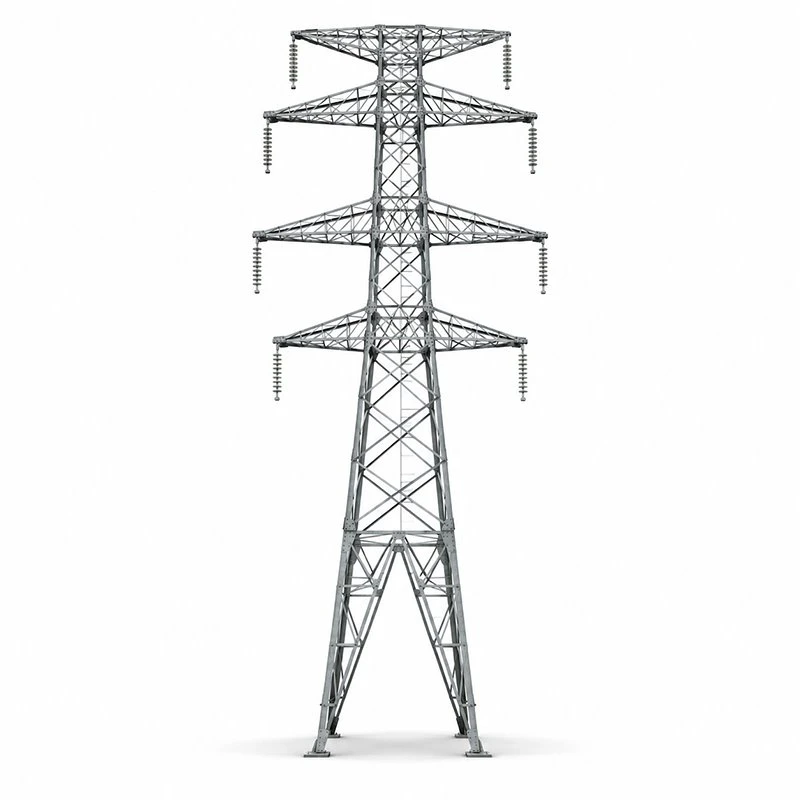

Tháp thép góc đôi

Tháp thép góc đôi mạch được thiết kế để mang hai mạch truyền động trên cùng một thân tháp. Thiết kế của nó đòi hỏi phải có kế hoạch phối hợp về bố trí dây dẫn, chiều dài thanh ngang, vị trí cách điện và các tác động kết hợp của tải trọng gió và băng.

Tháp có thể được cấu hình cho các vị trí tiếp tuyến, lực căng, góc, điểm cuối hoặc giao nhau. Góc đường có thể được thiết kế từ 0 đến 90 độ. Cấp điện áp áp dụng và bố trí kết cấu được xác định theo hành lang truyền tải, điều kiện đường dây địa phương và thông số kỹ thuật của dự án.

Đối với các dự án ở nước ngoài, tháp có thể được thiết kế theo cấp điện áp địa phương. Phạm vi cung cấp cuối cùng được xác nhận phù hợp với khả năng sản xuất của công ty đối với các tháp truyền tải từ 500kV trở xuống và các yêu cầu về năng lực của dự án.

Chiều cao danh nghĩa phổ biến bao gồm 12, 15, 18, 21, 24, 27, 30, 33 và 36 mét. Cấu trúc chân không bằng nhau có thể được sử dụng cho địa hình đồi núi hoặc các độ cao nền khác nhau.

Tổng chiều cao, chiều rộng đế và chiều dài thanh ngang được xác định theo cách sắp xếp hai{0}mạch, khoảng cách an toàn của dây dẫn, nhịp đường dây và vị trí móng. Nhịp ngang điển hình là 250–500 mét, trong khi nhịp dọc điển hình là 300–600 mét.

Tháp có thể được kết hợp với dây dẫn LGJ-185, 240, 300, 400 và 500. Dây thép GJ hoặc dây nối đất quang OPGW có thể được sử dụng cho hệ thống dây nối đất. Bởi vì tháp thép góc đôi mạch chứa nhiều điểm gắn dây dẫn và loại linh kiện hơn nên người mua nên cung cấp chức năng của tháp, cách bố trí mạch, thông số kỹ thuật của dây dẫn, thông số kỹ thuật dây nối đất và lịch trình của tháp trước khi sản xuất.

Các lựa chọn thép chính bao gồm Q235B, Q355B và Q345B. Q420B có thể được chọn cho các thiết kế có tải trọng-nặng. Vật liệu theo yêu cầu của quốc gia dự án cũng có thể được sử dụng sau khi được xác nhận kỹ thuật.

Nhà máy hoàn thiện việc cắt thép góc, khoan laser hoặc đục lỗ. Các thành phần được kết nối bằng bu lông cường độ cao-cấp 6,8 hoặc cấp 8,8. Việc lắp đặt tại công trường thường được hoàn thành bằng cách bắt vít thay vì hàn.

Tháp được mạ kẽm nhúng nóng-hoàn toàn với độ dày lớp phủ kẽm thông thường ít nhất là 85 μm. Bạn có thể chỉ định khả năng chống ăn mòn bổ sung cho môi trường ven biển,-gió cao hoặc{4}}mưa phun muối. Các điều kiện thiết kế cũng có thể bao gồm tốc độ gió cơ bản 23,5 m/s, 27 m/s hoặc 31 m/s, độ dày băng 5–50 mm và điều kiện địa chấn 6–8 độ.

• Các dự án-mạch kép thường bao gồm nhiều vị trí tháp, số thành phần và nhóm đóng gói. Các nhóm kỹ thuật, vật liệu, sản xuất và chất lượng của công ty điều phối lịch trình tháp, nhận dạng thành phần và lô giao hàng trong suốt đơn đặt hàng.

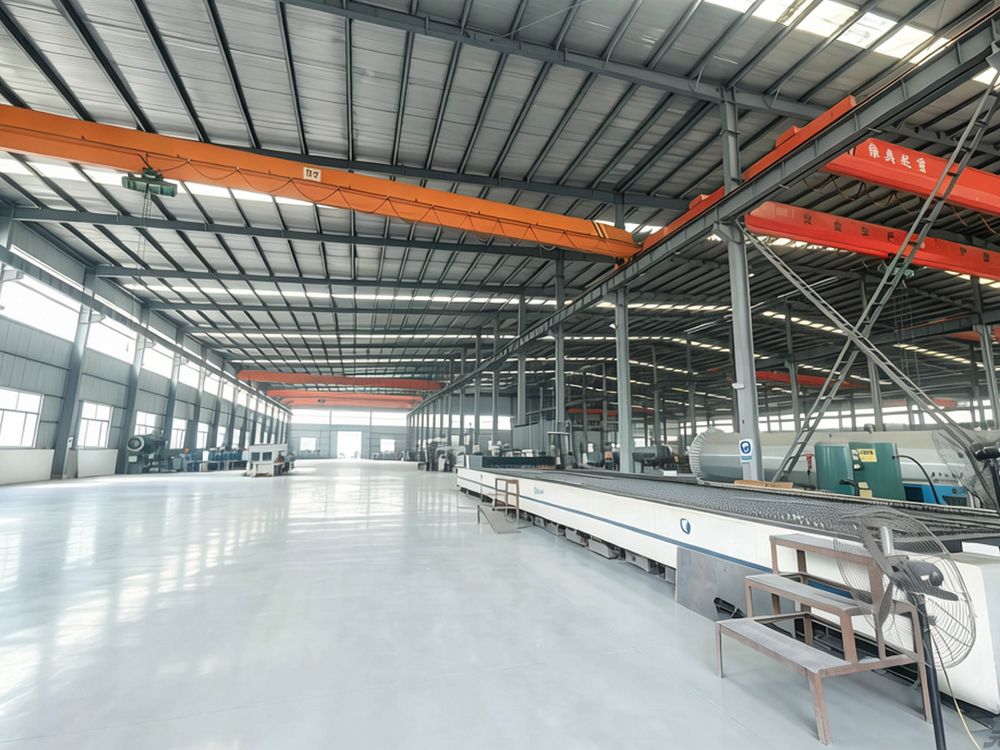

• Nhà máy có tổng công suất sản xuất hàng tháng là 2.500 tấn và công suất sản xuất tháp điện hàng năm là 20.000 tấn. Thời gian giao hàng được đánh giá trước khi ký hợp đồng theo số lượng đặt hàng và năng lực hiện tại của nhà máy. Các đơn đặt hàng lặp lại thường có thể sử dụng các bản vẽ và dữ liệu sản xuất đã được xác nhận trước đó để hỗ trợ lập kế hoạch nhanh hơn.

• Số lượng đặt hàng tối thiểu là 1 tấn. Các loại hoặc mô hình tháp khác nhau có thể được kết hợp trong một đơn đặt hàng. Ưu tiên điều kiện EXW và FOB và hỗ trợ thanh toán bằng USD. Bao bì xuất khẩu được gia cố để giảm nguy cơ gói hàng bị lẫn lộn và thiếu các thành phần trong quá trình vận chuyển.
